立式管式炉

集研发及生产一体化服务客户

主要用途:Main use:

本设备广泛用于高校、科研院、所、工矿企业等做粉末、电子、冶金、医药、陶瓷、新材料、化工、金属烧结和金属热处理等实验和生产理想的设备。

高温节能管式电阻炉系列简介::

自主研发生产的高 效、节能、环保、新型高温节能管式炉。具有合理的结构,外观美观大方,采用优质冷轧钢板,经过先进的数控机床和高精密的激光切割机、数控折弯机加工成高精度壳体,表面采用美观、豪华、的双色进口环保氧化粉末进行静电喷塑进行高温作业,从而整体达到30年之长久、不掉色、耐高温、耐腐蚀的表面处理。

内胆采用进口超高温耐火材料,经独特的工艺构筑而成。抗热震性强,耐腐蚀性好,不塌陷,不结晶,不掉渣,无污染,使用寿命长!

加热元件,根据炉温选择不同的优质加热元件,加热元件分为:电炉丝、电阻带、硅碳棒、钼丝、硅钼棒。

控制系统采用微电脑全自动智能调节技术,具有PID调节、模块控制、自整定功能,多段程序编程,并可编制各种升温、保温、降温程序。控温精度高;集成模块可控硅控制、移相触发、保护系统;采用独立超温保护、超压、超流、漏电、短路等保护,自动化程度高,各项指标达到了国际 先 *的水平。

额外配置Additional configuration

*选配普通刚玉管和99刚玉管

*选配玻璃转子流量计和气体质量流量计

*选配2XZ-1旋片式真空泵。

*选配安装调试、培训

*可选配开门断电功能

*可选配30段可编程功能

*可选配触摸屏液晶显示屏

*可选配优质冷轧卷和不锈钢结构

产品技术参数:

管式炉/立式管式炉/立式开启式管式炉/卧式开启式管式炉

Tube furnace / vertical tubular furnace / open type vertical tube furnace / open horizontal tube furnace

项目

单位

型号

有效尺寸长度mm

有效尺寸长度mm

有效尺寸长度mm

炉膛尺寸

40608090110120150200mm

立式、卧式开启、管式

150

300

450

温度类别

600  800    1000   1200   1300  1400   1500    1600    1700

控温精度

±1

均匀度

±3-5

加热元件

根据温度而定,采用优质电炉丝、硅碳棒、硅钼棒、钼丝。

电压/频率

AC/Hz

AC/Hz

AC/Hz

AC/Hz

AC/Hz

设计功率

KW

2.5

4

15

25

炉管

根据温度等级选配

99刚玉炉管

95刚玉炉管

石英炉管

耐高温不锈钢炉管

温控方式

微电脑智能PID调节、全自动控制、自整定功能;多段程序编程,并可控制各种升温、保温、降温程序;功率调节;控温精度高;集成模块可控硅控制、移相触发。

保护装置

独立超温保护、超压、超流、漏电、短路等保护,自动化程度较高,各项指标达到国际先进水平。

主要附件

高温手套、坩埚钳、发热元件、门堵、合格证、说明书、质保书。’

可选配

无纸记录仪,有纸记录仪,电脑液晶触摸屏,人机画面通讯联机功能,多台设备一台电脑控制,打印与保存数据,实现操作简单方便,试试可查看保存数据。

注:

1.上述参数因设计变动,按技术参数标书为主,恕不通知。

2.炉膛尺寸和温度可根据客户需求定制

3.产品因改进,若与照片不同,恕不通知。

4.照片资料,版权所有,仿冒必究。








选型炉管规格(可定制)

炉管加热区域尺寸*管径mm

电压V

功率KW

控温精度

150*40

380/220

2

±1

150*60

380/220

2

±1

150*90

380/220

2

±1

200*40

380/220

3

±1

200*60

380/220

4

±1

200*90

380/220

6

±1

300*40

380/220

4

±1

300*60

380/220

6

±1

300*90

380

9

±1

400*40

380

4

±1

400*60

380

9

±1

400*90

380

12

±1

600*40

380

6

±1

600*60

380

9

±1

600*90

380

12

±1

随机附件




名称

示意图

标配数量

性能作用












耐高温手套


标配1

材质采用耐高温石棉绳编制而成,其特点是耐温达到450℃左右,不易脱线。有效防止烫伤的作用。


坩埚钳


标配一把

采用耐高温工业不锈钢材质加工而成,根据省力费距离的原理打造而成,专用于PD-MJ系列的所有产品。

加热元件

硅碳棒


标配1

发热部表面温度可以达到1400℃,温度高、抗氧化、耐腐蚀、寿命长、不变形、安装维修方便等优点。

硅钼棒


标配1

发热部表面温度可以达到1900℃,温度高、抗氧化、耐腐蚀、寿命长、变形微、安装维修方便等优点。

炉底板


碳化硅炉底板、硬质陶瓷炉底板、金属炉底板

根据设备选型与工艺匹配相对应的炉底板。

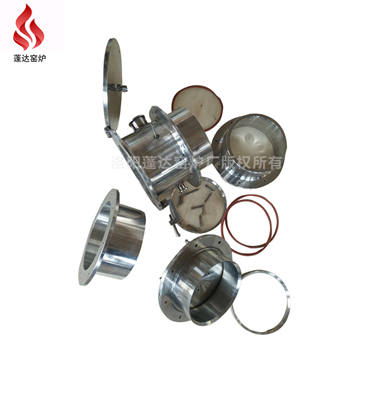

密封原件

法兰


标配1

功能与作用:其主要功能是设备密封与炉管链接不漏任何气体;作用是:可是炉管密封,真空泵抽负压到0.01兆帕,保压24小时并且可密封不漏气。并可根据具体工艺需求,通入气体。
